製品・サービスの特徴

•

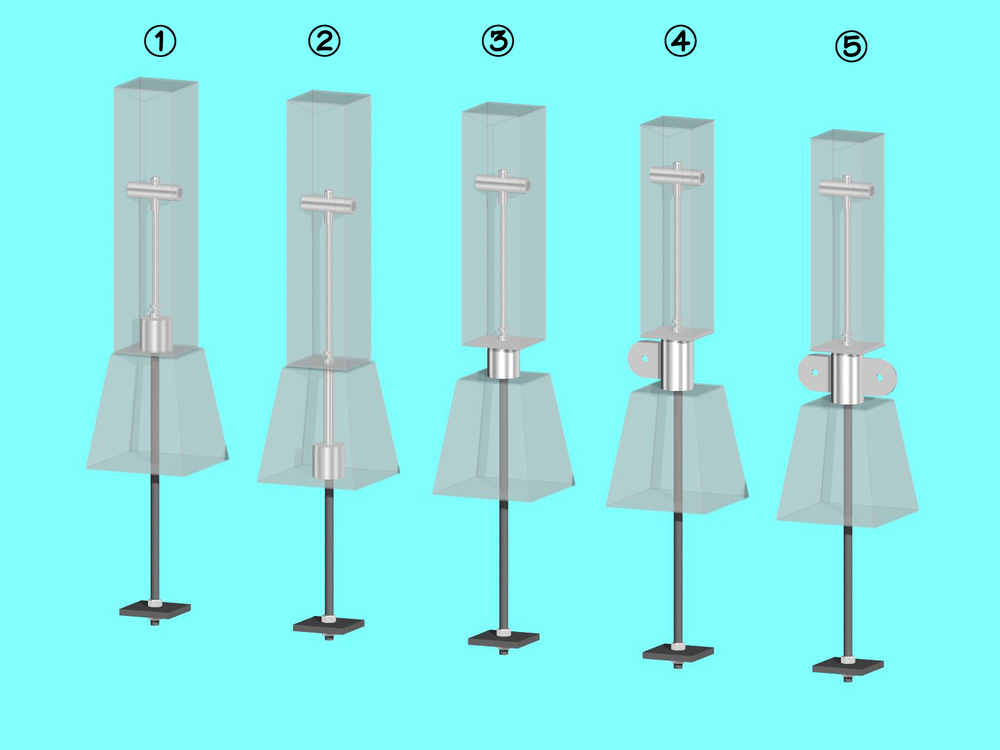

  3DCG図（隠れたアフタイトを全て見せます）

  当社内には、設計事務所も開設していて、PCで、構造からの金具の3DCG図の作画も行っております。
  実際の使用に当たり、一般的には、CG図作画は行いません。しかし、木組み等が複雑に絡み合う様な特殊な場合、長さ位置が不明な場合は、作画致します。それは、現場に金具が適合するかの検証も兼ねます。また、CG化することで、細かな現状にも気付き、使用する木組み構造の見直にも情報が生かせます。
  CG作画は全て1/1で作成し、縮尺無しの実寸サイズで描きます。
  打ち合わせは、全てメールかTELで行こない、金具を使用する場所の細かい寸法データをお聞きします。ラフ図面等がある場合は、周辺図面をお預かりします。
  頂いたデータを元に3DCG作画を図面化して仕上げます。
  基本的には、まず、既存長さや大きさの金具CGを作成、メール添付して最終長さや大きさを確定しCG図を完成させ、お見積り致します。
  当社の制約として、使用箇所や使用本数は、依頼者の方からの報告として頂き、当社では、拾い作業は行いません。（使用場所等の相談は、対応致します）
  製作した3DCG図は、当社の作品としてホームページ等に載せる承諾をいただきます。
  また、社外依頼での使用の場合には、依頼会社名は公表いたしません。
  CG製作の費用は、原則製作した金具購入の場合は、無料ですがCG図作成だけの依頼の場合は製作費用を請求致します。



  PDFダウンロード

  ログインが必要です

•

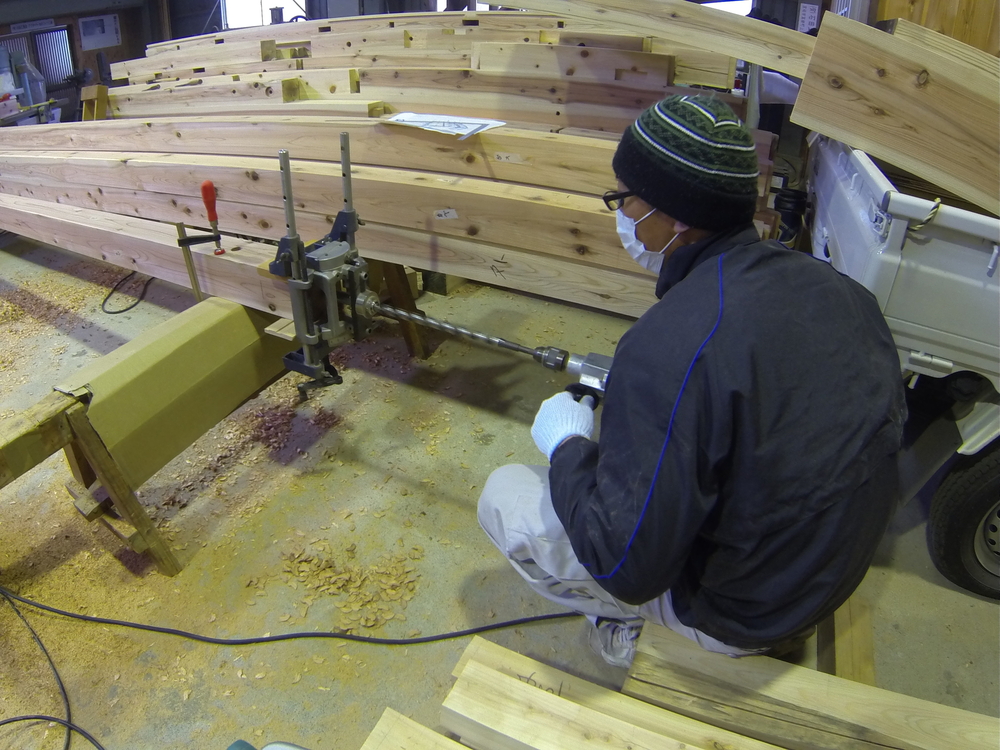

  木材穴加工（穴開け加工機 ハンドライン）

  穴開け加工機ハンドラインは、当社が独自開発した機械治具で、市販販売はされておりません。しかし、プレカットや手キザミの方にはリースでの貸し出しも致しております。
  アフタイトの木材穴開け専用の治具で、
  30Φと21Φ用の2種類の穴開け加工機です。
  ドリフトピン穴30Φ×最大深さ360㎜と
  軸ボルト穴21Φ×最大深さ36０㎜です。
  穴開け用のキリは、特注品のキリではなく、市販品の木工キリを使用します。
  30Φ×500・21Φ×600の2種類のキリで、とても経済的です。
  材の加工寸法は、柱方向の垂直穴は、柱胴付から縦方向に300㎜の位置にドリフトピン30Φの穴芯です。
  梁方向の水平穴は胴付から横方向250㎜の位置がドリフトピン30Φの穴芯です。
  この垂直穴・水平穴の寸法300㎜・250㎜が穴開けの基本です。(試験体寸法）
  21Φの市販キリですが、木口から360㎜掘って芯ブレ約3㎜～4㎜程度の誤差で済みます。しかも、穴開け後でも芯ブレ補正が可能です。
  リースは、最短7日リースと30日リースがあり、穴開け加工時期や加工数量でリース期間を選定できます。
  改造版として、（HDに柱荷重も載せられる）柱木口彫の平板取り付けも、トリマ等で加工できる治具も準備されていて、リースでの使用も可能です。
  また、座堀の刃物もリース品の中に組み込まれておりますので、座金堀60Φの時にも、座掘り刃を購入しなくても済みます。（希望者無料配布のアフタイトのDVDカタログの中に各部署での金具使用の寸法図が収めてあります）




  PDFダウンロード

  ログインが必要です

•

  木組み Pro・inner 金具　アフタイト 工房

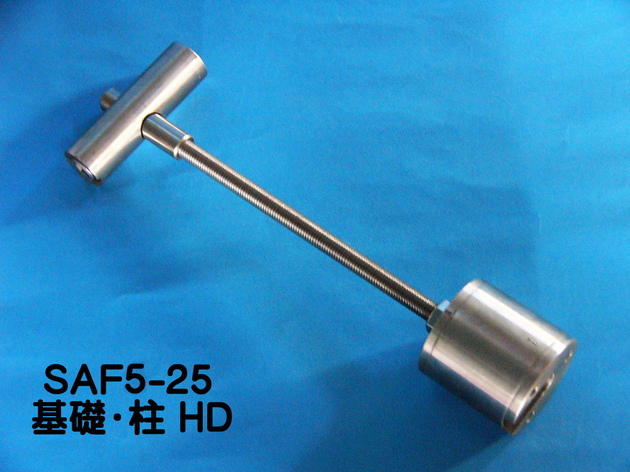

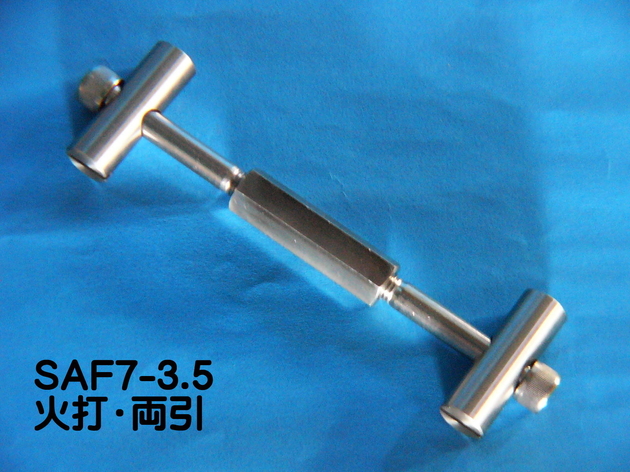

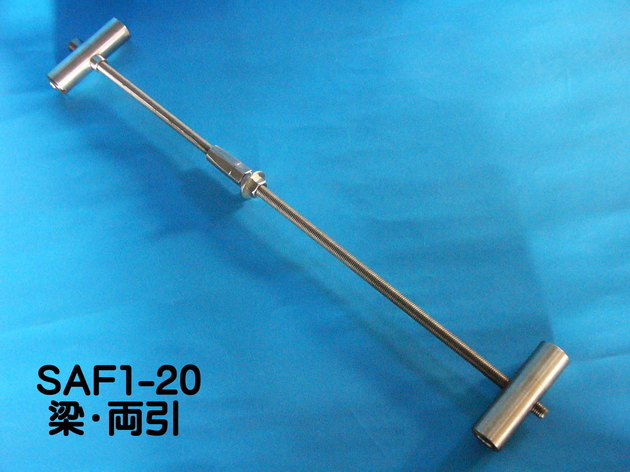

  アフタイトは2種類の金属で構成されていて、使用環境で選定します。
  種類は、全てステンレスの（優美）とステンレス+炭素鋼のハイブリット（和美）です。
  組み立て済の在庫は常時置かず、部品として管理されていて、現場に合わせたサイズで部品を組付けます。注文を受けてからの組み立になりますが、1品注文でも特注品扱いを致しません。無論、価格も変動しません。(試験体寸法・既存寸法の場合)
  強度は、同等認定試験で高い数値を出し、使用場所での耐震性能も向上します。防錆性能では、炭素鋼の和美で市販金物の25倍の能力があります。それは、大手車部品メーカーが採用しているのと、同等の防錆処理を行っているからです。
  木の中に埋め外からは見えない特徴があり、木組みを綺麗に「おしゃれ」に見せられます。また、外付偏芯の心配もなくなり、木材同士を内部からガッチリ緊結、しかも、六角レンチで分解・増し締めもでき、リユース・リサイクルも可能です。
  使用場所での種別は20種以上あり、選定するのも簡単です。しかも、金具同市の組み合わせもできます。

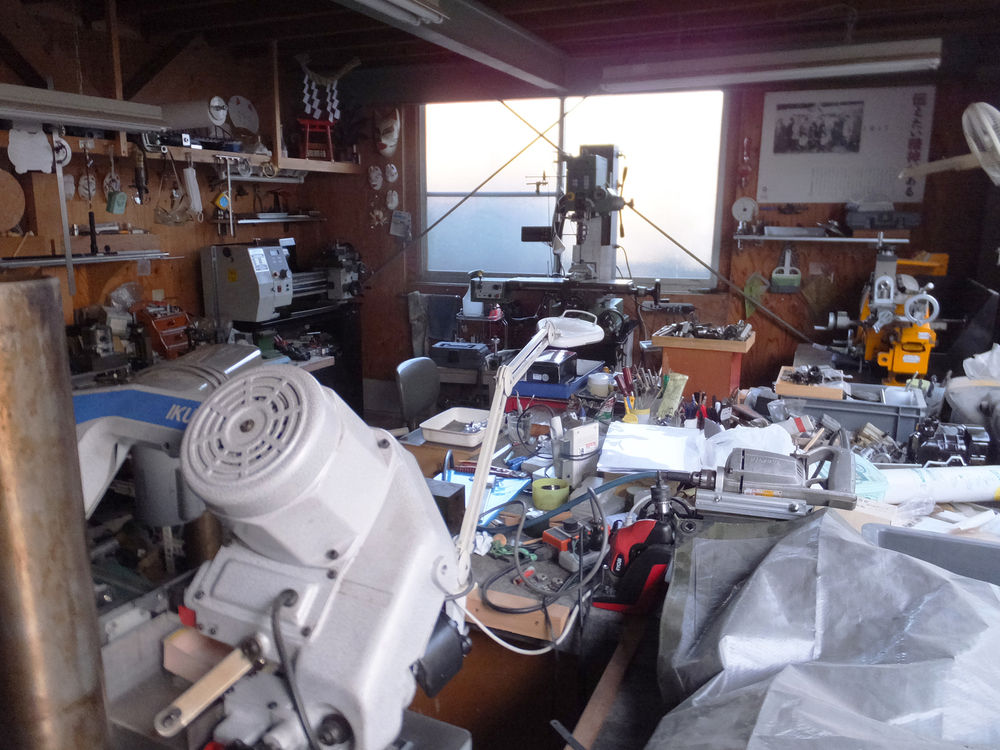

  研究開発の加工は、全て社内の工房で行い、その他として、凡用旋盤加工・フライス加工・切断・ネジ加工・自社工作機械修理・メンテナンス・機械部品改造・治具製作・超々ジュラルミンの加工も行っております。
